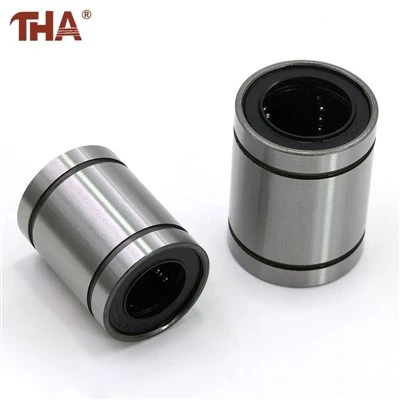

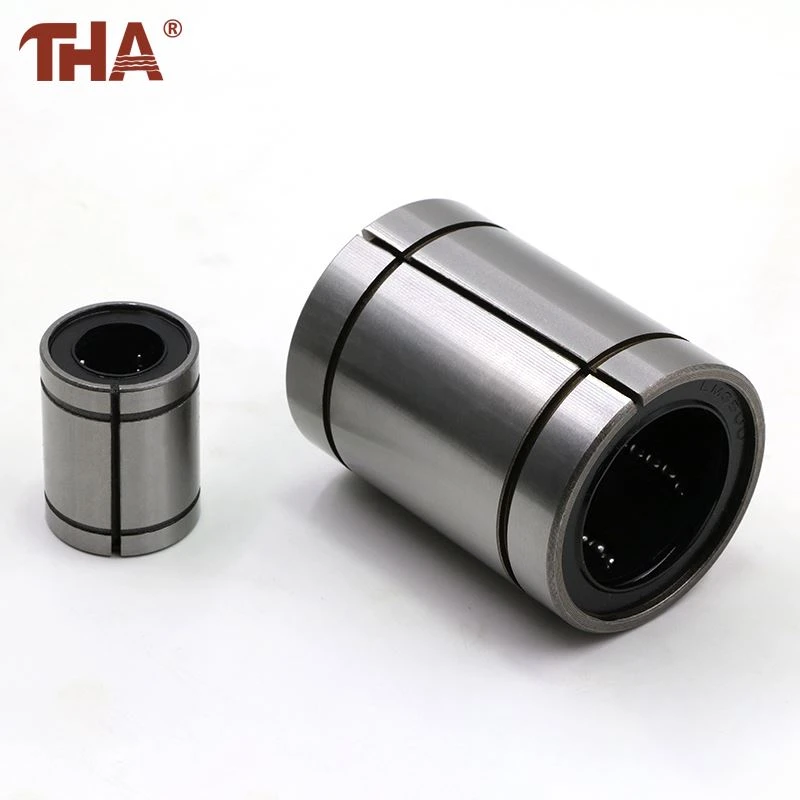

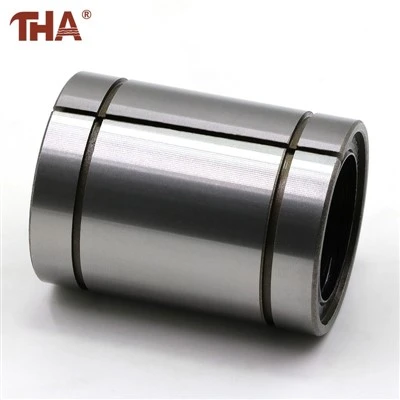

תותב ליניארי LME16UU תקן אירופאי
LME16UU הוא תותב גלילי גלילי באורך-סטנדרטי בגודל של ציר ליניארי של 16 מ"מ. מידות הסדרה האירופית-שלה - קוטר חיצוני של 26 מ"מ ואורך כולל של 36 מ"מ - מאפשרות להתקין אותה בתוך בית תואם לנסיעה ישרה הדדית.
תיאור
פרטי המוצר
LME16UU מסופק כמיסב גלילי עצמאי. אין לו אוגן, בלוק הרכבה או חורי ברגים, ולכן רכיב המכונה המקיף אותו חייב לספק את קדח ההרכבה ולשמור על המיסב במקומו.
מסלולי הכדור הפנימיים מחולקים לארבעה מעגלים. כל מעגל נושא שוב ושוב כדורים דרך אזור המגע הטעון ומחזיר אותם דרך גוף המיסב. מבנה זה מיועד לתמוך בנסיעה ישרה לאורך פיר עגול תוך שמירה על התנגדות הזזה נמוכה.
שני אטמים יושבים בקצות המיסב. הם מנגבים את משטח הפיר במהלך התנועה ועוזרים לשלוט באובדן חומר סיכה. הם מציעים הגנה בסיסית על זיהום אך אינם יכולים להחליף מפוח, כיסויים או מיגון אחר בסביבות עיבוד חשופות.
תיאור המוצר
LME16UU נבחר בעיקר כאשר מכלול קיים כבר עוקב אחר מידות LME אירופיות. למרות ש-LM16UU מתאים גם לציר של 16 מ"מ נומינלי, המידות החיצוניות שלו עשויות להיות שונות. לכן יש לבדוק תחליף מול קדחת הבית והאורך הזמין, לא נבחר על פי קוטר הפיר בלבד.
המידות שפורסמו עבור דגם זה הן 26 מ"מ קוטר חיצוני ו-36 מ"מ אורך כולל. מרחק ההתייחסות לחריץ- הוא 24.9 מ"מ, עם רוחב חריץ של 1.3 מ"מ. כל שיטת שמירה המשמשת את הדיור חייבת להתאים לעמדות אלו.
הקטלוג מקצה דירוגים של 578 N דינמי ו-892 N סטטי. ערכים אלה עוזרים להשוות את קיבולת הנשיאה אך אינם מתייחסים לכל מצב במכונה מותקנת. יישור פיר לקוי, סיכה לא מספקת, רטט או עומס לא אחיד עלולים להפחית את חיי השימוש גם כאשר העומס הנומינלי נשאר מתחת לדירוג הקטלוג.
מידע על המוצר
| הִזדַהוּת | מפרט שפורסם |
|---|---|
| דגם שלם | LME16UU |
| משפחה ממדי | סדרת LME אירופאית |
| בְּנִיָה | מיסב ליניארי סגור |
| קוטר פיר | 16 מ"מ |
| קוטר מיסב חיצוני | 26 מ"מ |
| אורך נושא | 36 מ"מ |
| מרחק התייחסות לחריץ | 24.9 מ"מ |
| רוחב חריץ | 1.3 מ"מ |
| ממד התייחסות פנימית | 24.9 מ"מ |
| ספירת מעגלים של כדורים | 4 |
| סיום תצורה | אטום כפול |
| דירוג דינמי בקטלוג | 578 N |
| דירוג סטטי בקטלוג | 892 N |
| משקל קטלוגי | 57 g |
| טופס התקנה | מותקן בתוך בית נפרד |
| פונקציה ראשית | תנועה לינארית על פיר עגול |
שאלות נפוצות
1. האם ציר 16 מ"מ מספיק כדי לאשר תאימות?
לא. בית הקולט חייב לקבל גם את הקוטר החיצוני של המיסב של 26 מ"מ ואורך 36 מ"מ.
2. מה מפריד בין LME16UU לבין LME16LUU?
LME16UU היא הגרסה הסטנדרטית באורך-. ל-LME16LUU גוף מורחב ודורש דיור ארוך יותר.
3. האם ניתן להתקין LM16UU באותו בית?
לא אוטומטית. LM ו-LME עוקבים אחר משפחות מימדיות שונות, לכן יש להשוות תחילה את הקוטר והאורך החיצוניים.
4. האם כולל פיר ובלוק מיסבים?
לא. המוצר הוא המיסב הגלילי LME16UU אלא אם הצעת המחיר כוללת במפורש רכיבים אחרים.
5. איזו הגנה מספקות שני החותמות?
הם עוזרים לנגב את הפיר, לשמור על חומר סיכה ולהגביל כניסת אבק רגיל. הם אינם הופכים את המיסב לעמיד למים או מוגן לחלוטין מפני פסולת שוחקת.
6. אילו פרטים צריכים להופיע בבירור?
כלול את הדגם המלא של ה-LME16UU, הכמות וכל הדרישות עבור הפיר או הדיור התואמים.
7. האם אתה יכול לספק חלקים למכלול מבוסס שרטוט-?
אנו בונים שרטוטים ללקוח תחת OEM/ODM, ומקבלים הזמנות קטנות כמו חתיכה אחת עבור גדלים סטנדרטיים.
אודותינו
Lishui Guangyuan Industry & Trade Co., Ltd מייצרת ומספקת מיסבים ליניאריים גליליים, פירים עגולים ורכיבי הרכבה. ניתן לעיין בציורי הלקוח כדי להתאים את מעטפת המיסב למארז ולפיר שמסביב.
