ארבע קצוות מוט מתכווננים

סידור סדרות

SI ו-SA שייכים למשפחה חד מימדית. SI מקבל מוט מושחל בתוך גופו, ואילו ל-SA יש שוק מושחל חיצוני. PHS ו-POS מהווים את הזוג השני: PHS מושחל פנימית ו-POS מושחל חיצונית.



טופס השרשור הוא רק שלב הבחירה הראשון. SI ו-PHS עשויים להיראות כקצוות מוטות נשיים, אך פרופורציות הדיור וסטנדרטים הממדיים שלהם אינם זהים באופן אוטומטי. אותה הגבלה חלה כאשר משווים SA עם POS.

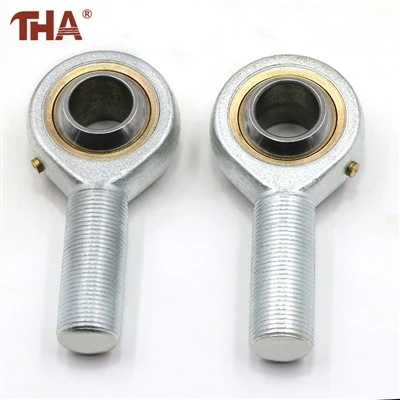

תצלומי המוצר מציגים את הטבעת הפנימית הכדורית חשופה בתוך הראש העגול. סיכה או בורג עוברים דרך הקדח הזה, והטבעת הפנימית יכולה לשנות זווית ביחס לבית ההברגה כשהחלקים המחוברים נעים.



התאמת הצמדה

ניתן להשתמש בקצה מוט-ימני ובקצה-שמאלי בקצוות מנוגדים של מוט מרכזי מושחל נכון. סיבוב המוט משנה את אורך ההצמדה מבלי להסיר אף אחד מהמפרקים מפין ההרכבה שלו.



סידור זה פועל רק כאשר שני כיווני החוט מזווגים בכוונה. החלפת קצה אחד בכיוון הלא נכון מונעת התאמה רגילה ועלולה לגרום להתרופפות החוטים כאשר המוט מסובב.



לאחר הגדרת אורך המרכז הרצוי-למרכז-, אגוזים מתאימים צריכים לאבטח את חיבורי ההברגה. מספיק חיבור חוט חייב להישאר בתוך בית נקבה או לאורך שוק זכר; אין להאריך את המפרק על ידי השארת רק כמה חוטים מחוברים.



מידע על המוצר

סִדרָה	חיבור עם הברגה	מערכת יחסים בסדרה
סִי	חוט נשי	משפחת מימד בשילוב עם SA
SA	חוט זכר	משפחת מימד בשילוב עם SI
PHS	חוט נשי	משפחת מימדים בשילוב עם קופה
קופה	חוט זכר	משפחת מימד בשילוב עם PHS

פריט בחירה	בחירה זמינה
טופס נושא	קצה מוט רגיל כדורי
כיוון חוט	יד ימין- או יד שמאל- לפי הדגם
אפשרויות חומר	פלדת פחמן, פלדת כרום או נירוסטה כמפורט
תנועה מיועדת	הטיה, תנודה וסיבוב-במהירות נמוכה
נתוני הזמנה נדרשים	סדרה, קדח, גודל חוט, כיוון, חומר וסידור סיכה



שאלות נפוצות

האם ניתן להחליף SI ישירות עם PHS?

לא מגודל החוט בלבד. השווה את הקדח, רוחב הבית, גובה המרכז, אורך החוט ושרטוט ממדי מלא.

לאילו דגמים יש חוטים פנימיים?

SI ו-PHS משתמשים בבתי הברגה נקבה.

לאילו דגמים יש שוקי הברגה חיצוניים?

SA ו-POS הן החלופות הזכריות-השרשוריות.

מדוע שהקישור ישתמש בשרשור אחד-משמאל?

בשילוב עם חוט ימני-, הוא מאפשר למוט המרכזי להתאים את אורך ההצמדה על ידי סיבוב.

האם העין הכדורית יכולה לפעול כמיסב מסתובב ברציפות?

הוא מיועד בעיקר לכוונון זוויתי ולתנועת קישור מתנודדת, לא לסיבוב רציף במהירות גבוהה-.

האם ניתן לייצר קצה מוט משרטוט הצמדה?

אנו בונים שרטוטים ללקוח תחת OEM/ODM, ומקבלים הזמנות קטנות כמו חתיכה אחת עבור גדלים סטנדרטיים.



אודותינו

Lishui Guangyuan Industry & Trade Co Ltd מספקת קצוות הברגה זכר- ונקבה- למכלולי הצמדה מכניים. ניתן לבדוק סדרה וכיווני חוט מול ציור החיבור של הלקוח לפני הייצור.
