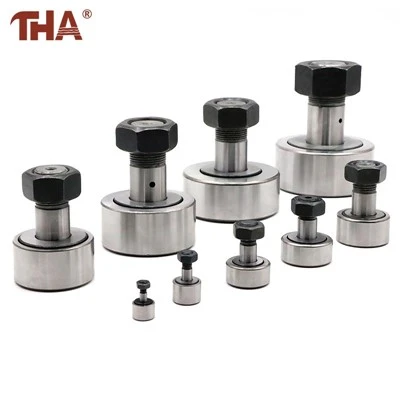

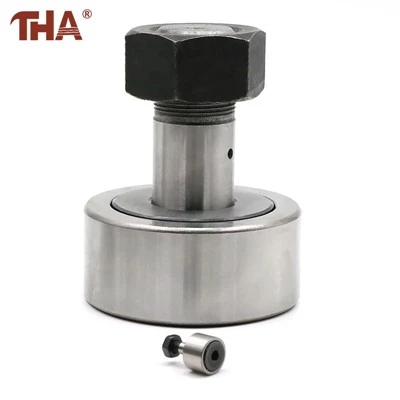

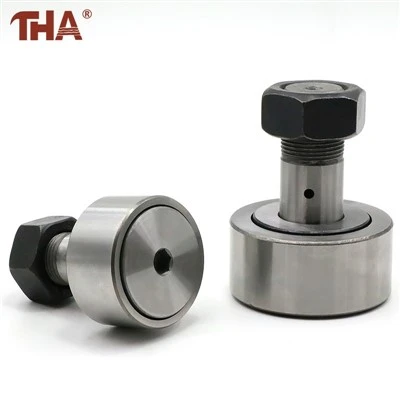

גלגלת רצועת רצועות גריז פורט

פרטי המוצר

שלא כמו מיסב סגור בתוך בית, רכיב זה פועל כשהטבעת החיצונית שלו חשופה. מצב מסלול ההזדווגות משפיע אפוא ישירות על המיסב. מפרקים מוגבהים, שלבי עיבוד או שקעים מקומיים מייצרים השפעה בכל פעם שהגלגלת עוברת עליהם.



יומן ההרכבה מתחיל מיד מאחורי הרולר. שמירה על תמיכה מלאה של יומן זה מפחיתה את המרחק הלא נתמך בין עומס המסילה ללוחית המכונה. הוספת דסקיות או מרווחים מאחורי הכתף מגדילה את המרחק ומעלה את מתח הכיפוף בחתך.



סימן המגע על פני הטבעת החיצונית מספק עדות שימושית להתקנה. מסלול העובר ריבוע אל החתך צריך להשאיר רצועה ממורכזת באופן סביר. רצועה מלוטשת המרוכזת ליד קצה אחד מצביעה על טעות זוויתית, סטייה של המסלול או יישור צלחת שגוי.



תיאור המוצר

רוחב המסלול אמור לשמור על מגע הריצה בתוך משטח הטבעת החיצוני- השמיש לאורך כל תנועת המנגנון. בעיקולים ובמעברים, אסור שהגלגלת תטפס על קצה או תפגע במסילה הצידה.



בדוק את פרופיל המצלמה עבור שינויים פתאומיים לפני הגדלת מהירות הפעולה. גלגלת עשויה לשאת את עומס המכונה הסטטי בצורה נכונה אך עדיין לחוות פגיעה מזיקה כאשר היא נכנסת לעלייה חדה, חוצה מרווח או חוזרת כנגד עצירה קשה.



לאחר ההפעלה, בדוק גם את המסילה וגם את הגלגלת יחד. החלפת המיסב בלבד לא תתקן נזק חוזר אם אותו מפרק מוגבה, מגע קצה או שגיאת יישור נשארים במכונה.



מידע על המוצר

בדיקת עיצוב מכונה	דְרִישָׁה
רכיב הפעלה	טבעת חיצונית עבה

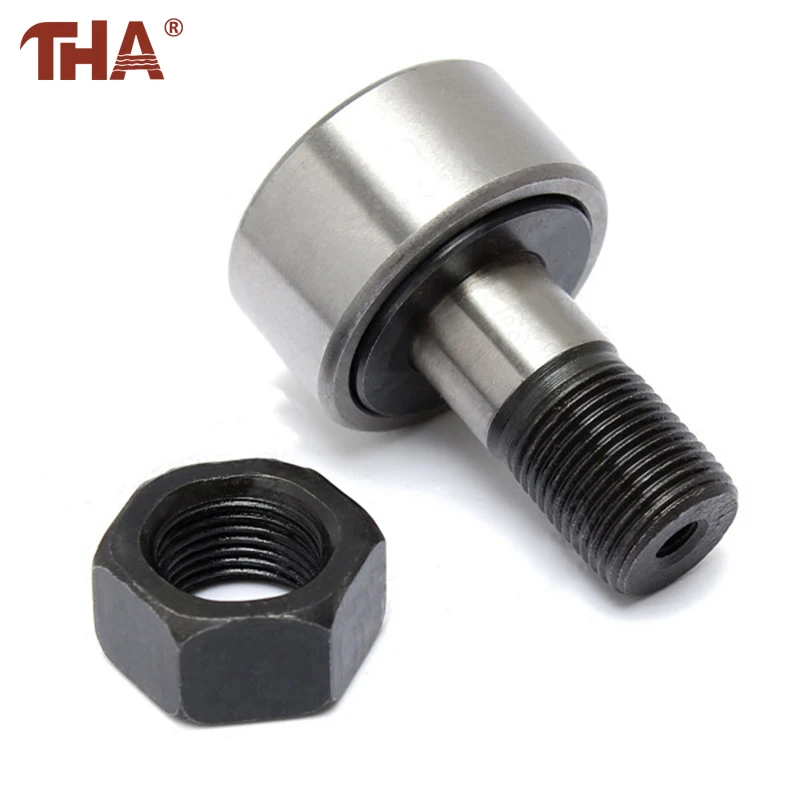

רכיב הרכבה	חתך הברגה אינטגרלי
אלמנט פנימי	גלילי מחט
משטח הזדווגות	פרופיל מצלמת או מסלול מדריך
נתיב עומס ראשי	עקוב דרך הטבעת החיצונית לתוך חתך
עמדת יצירת קשר	נשמר ברוחב-הטבעת החיצונית
התקנת חתיכים	כתף נתמכת ישירות על ידי פנים הרכבה
מתן תחזוקה	מעבר סיכה דרך חתך
אישור דגם	גודל רולר, חוט, אטמים ושרטוט פרופיל





שאלות נפוצות

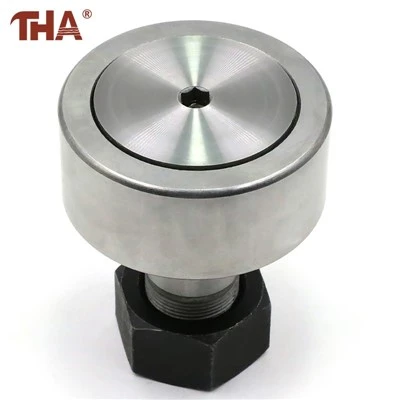

מהו החור בקצה החתך?

זוהי נקודת הגישה למעבר השימון הפנימי.

האם ניתן להשתמש בחתך ההברגה מבלי שהכתף שלו תגע בצלחת?

לא. הכתף צריכה להתיישב מול פני ההרכבה כך שהחבט נתמך כראוי.

האם יש להדק את האום על ידי החזקת הטבעת החיצונית?

לא. השתמש בתכונת האחיזה המיועדת של החתך. אחיזה במשטח הריצה עלולה לפגוע ב-אזור המגע של המסלול.

האם הרולר יכול לשאת כוח צד מתמשך?

הוא מיועד בעיקר להעמסה רדיאלית. כוח צד מתמשך עשוי להצביע על אי יישור מסלול או התקנה לא מתאימה.

האם הדף מזהה דגם KR או KRV ספציפי?

לא מסופק מספר דגם מאושר. בחר מתוך ציור הממד המלא במקום להקצות סדרה מתוך המראה בלבד.



אודותינו

Lishui Guangyuan Industry & Trade Co Ltd מספקת עוקבי מצלמות חתיכים, גלילי מסילה ורכיבי מסבי-מחטים עבור מנגנוני פקה ומכונות מונחות.

אנו בונים שרטוטים ללקוח תחת OEM/ODM, ומקבלים הזמנות קטנות כמו חתיכה אחת עבור גדלים סטנדרטיים.
