רולר מסלול משושה KR

פרטי המוצר

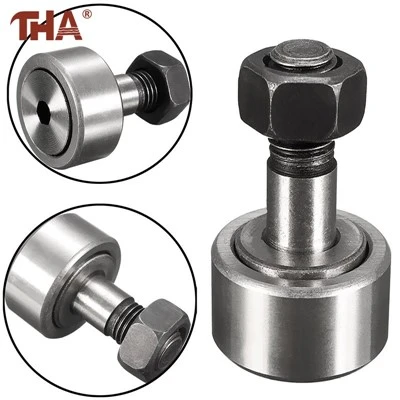

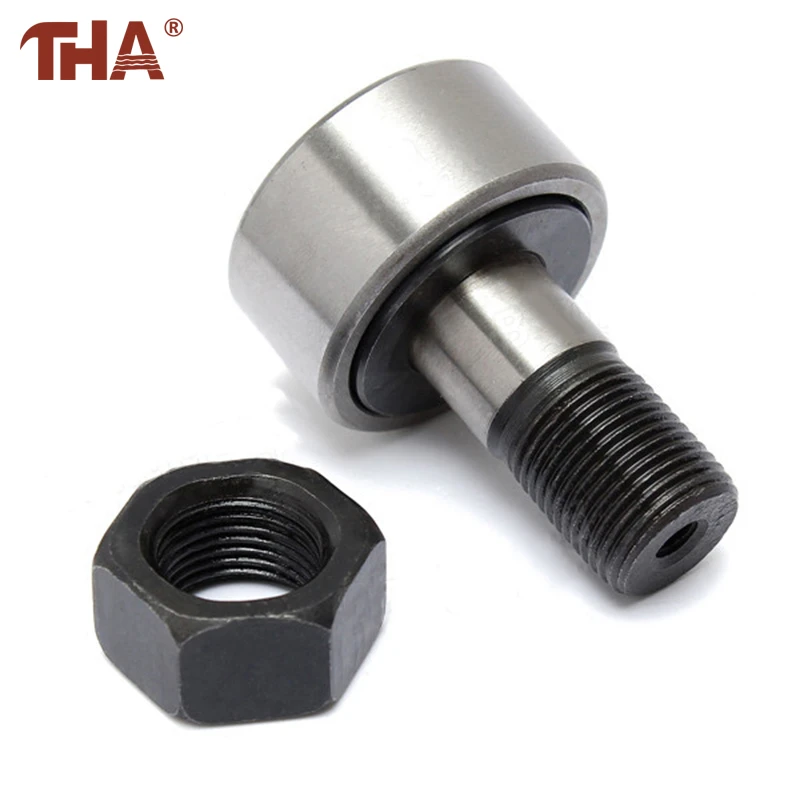

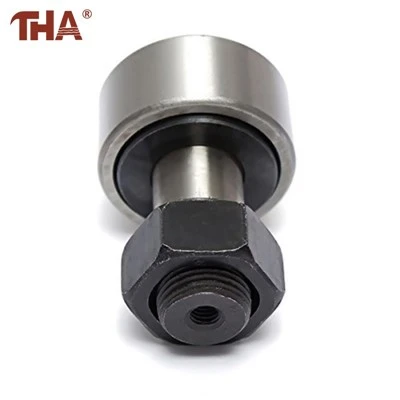

מיסב KR תופס רק חור הרכבה אחד. החתך עובר דרך החור הזה, הכתף מתמקמת מול הפנים הקדמיות, ואגוז מאבטח את המכלול מאחור. השקע המשושה הנראה בתמונות המוצר משמש כדי לעצור את החתך מלהסתובב במהלך ההידוק.



סידור זה נפוץ במנגנונים שתנועתם נקבעת על ידי פרופיל פיזי ולא מסילה ישרה. עם מחזוריות המנגנון, המשטח החיצוני של המיסב עוקב אחר הגובה או הכיוון המשתנים של הפרופיל.



גלילי המחט הפנימיים מוחזקים בכלוב. זה יוצר סידור הפעלה שונה מדגמי KRV, המשתמשים במספר רב יותר של גלילים לא כלואים. לכן יש להחליף מיסב KR באותה סדרה אלא אם עומס ומהירות המכונה נבדקו שוב.



בדיקה והחלפה

סימן המגע על רולר משומש יכול לחשוף יותר מהקוטר החיצוני שלו. סימן צר קרוב לקצה אחד אומר בדרך כלל שהגלגלת לא פוגשת את המנחה באופן שווה. סימן פרוש על פני העבודה מעיד על מגע אחיד יותר.



בעת החלפת מיסב לא מזוהה, יש למדוד את קוטר הגלגלת, רוחב הגלגלת, קוטר החתך, החוט והמרחק מפנים הגלגלת לקצה החתך. עובי הצלחת חייב להשאיר מספיק חוט שמיש עבור אום הנעילה.



בדוק את חור ההרכבה לפני התקנת התחליף. חור מוגדל או פגום יכול לאפשר לחתך להישען גם כאשר האום מרגיש מהודק. כמו כן, יש לבדוק את משטח המדריך לאיתור מדרגות, שקעים וחומר מצטבר שעלול לפגוע ברולר במהלך כל מחזור.



מידע על המוצר

נקודת בחירה	מידע על העמוד
סִדרָה	KR
טופס רכיב	פרופיל-עוקב מיסב עם חתך אינטגרלי
אלמנטים מתגלגלים פנימיים	גלגלות מחט בכלוב
נקודת התקנה	חור בודד דרך לוחית הרכבה
שימור חתך	קצה הברגה עם אום נעילה
גישה לכלים	שקע משושה בקצה החתך
חלק נע	משטח רולר חיצוני
חובה רגילה	פרופילי מצלמות, מנגנונים מונחים ותנועה מסודרת
בדיקת החלפה	גודל רולר, מידות חתך, הברגה ועומק הרכבה



שאלות נפוצות

מדוע יש שקע משושה בקצה החתיך?

הוא מספק מיקום כלי לאחיזה של החתך בזמן שהאגוז הנעילה האחורי מהודק.

האם נדרש בורג הרכבה נפרד?

לא. החתך המשורשר מהווה חלק מהמיסב ועובר ישירות דרך חור ההרכבה של המכונה.

במה שונה KR מ-KRV?

KR משתמש בגלילי מחט בכלוב. KRV בדרך כלל משתמש בסידור השלמה מלא- ללא כלוב, כך שאין להתייחס לשתי הסדרות כאל ניתנות להחלפה.

האם הרולר יכול לפעול על מתכת לא מטופלת?

רק כאשר חומר המסלול, עובי ומצב פני השטח יכולים לעמוד בלחץ המגע החוזר. מסלול רך או לא אחיד עלול להישחק לפני המיסב עצמו.

מה יש לספק לבחירת החלפה?

ספק את ייעוד המיסב המלא במידת האפשר. אחרת, מדוד את הקוטר והרוחב החיצוניים של הטבעת-, קוטר החתך, החוט, אורך החתך ומיקום הכתף.

האם ניתן להזמין מיסב סטנדרטי אחד?

אנו מקבלים הזמנות קטנות כמו חתיכה אחת עבור גדלים סטנדרטיים. אנא צור איתנו קשר לקבלת זמן אספקה ​​המבוסס על כמות ההזמנה.



אודותינו

Lishui Guangyuan Industry & Trade Co Ltd מספקת עוקבי פקה, גלילי מסלול ורכיבי תנועה נלווים למכונות תעשייתיות. ניתן לבדוק את בחירת ההחלפה מתוך ייעוד KR קיים או ממידות ההרכבה של המיסב המקורי.
